Kapasitor

Kapasitor (Capacitor) merupakan Komponen Elektronika Pasif yang sanggup menyimpan muatan listrik dalam jangka waktu sementara. Kapasitor terdiri dari 2 pelat konduktor yang terbuat dari materi logam dan diantaranya terdapat sebuah isolator sebagai pemisah. Dalam suatu rangkaian Elektronika, kapasitor disimbolkan dengan abjad  'C'. Kapasitor mempunyai satuan Kapasitansinya ialah Farad (F).

Konversi satuan Farad ialah sebagai berikut :
1 Farad = 1.000.000 µF (mikro Farad)
1nF = 1.000 pF (piko Farad)
1µF = 1.000.000 pF (piko Farad)
1µF = 1.000 nF (nano Farad)

Kapasitor

JENIS - JENIS KAPASITOR
A. KAPASITOR NILAI TETAP (Fixed Capacitor)
Kapasitor nilai tetap merupakan Kapasitor yang nilainya tidak berubah - ubah atau konstan. Berikut ini jenis - jenis Kapasitor Nilai Tetap (Fixed Capacitor) :
1) Kapasitor Mika

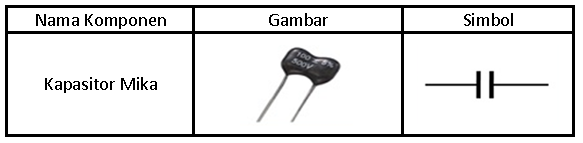

Kapasitor Mika

• Bahan isolatornya terbuat dari Mika.
• Nilai Kapasitansinya berkisar 50 pF hingga 0,02 µF.
• Tidak mempunyai polaritas atau arah.
• Dapat dipasang secara bolak - balik pada rangkaian elektronika.

2) Kapasitor Kertas

Kapasitor Kertas

• Bahan isolatornya terbuat dari Kertas.
• Nilai Kapasitansinya berkisar 300 pF hingga 4µF.
• Tidak mempunyai polaritas arah.
• Dapat dipasang secara bolak-balik pada rangkaian elektronika.

3) Kapasitor Keramik

Kapasitor Keramik

• Bahan isolatornya terbuat dari keramik dengan beberapa bentuk, mulai dari lingkaran tipis hingga segi empat.
• Nilai Kapasitansinya berkisar antara 1 pF hingga 0,01 µF.
• Tidak mempunyai polaritas atau arah.
• Dapat dipasang secara bolak - balik pada rangkaian elektronika.

• Kapasitor yang berbentuk menyerupai Chip (Chip Capacitor) pada umumnya terbuat dari materi keramik yang dikemas dengan ukuran sangat kecil.
• Dapat dipasang pada Mesin Produksi SMT (Surface Mount Technology) yang mempunyai kecepatan tinggi.

4)  Kapasitor Polyester

Kapasitor Polyester

• Bahan isolatornya terbuat dari Polyester dengan bentuk segi empat.
• Tidak mempunyai polaritas arah.
• Dapat dipasang secara bolak - balik pada suatu rangkaian elektronika.

5) Kapasitor Tantalum

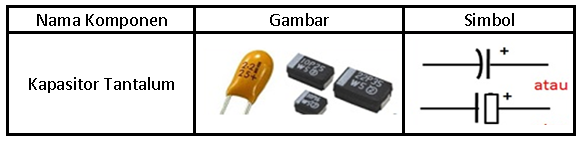

Kapasitor Tantalum

• Bahan isolatornya terbuat dari Elektrolit.
• Kapasitor jenis ini memakai materi Logam Tantalum sebagai Terminal Anodanya (+).
• Memiliki nilai Kapasitansi yang besar tetapi dikemas dengan ukuran yang lebih kecil.
• Harganya lebih mahal.
• Dapat beroperasi pada suhu yang lebih tinggi kalau dibandingkan dengan Kapasitor Elektrolit lainnya.
• Sering dipakai pada peralatan elektro berukuran kecil menyerupai Laptop, Notebook, dan Handphone.

6) Kapasitor Elektrolit

Kapasitor Elektrolit

• Bahan isolatornya terbuat dari materi Elektrolit.
• Nilai Kapasitansinya berkisar 0,47 µF hingga ribuan µF
• Berbentuk menyerupai silinder atau tabung.
• Sering dipakai pada rangkaian elektro yang mempunyai nilai kapasitansi yang tinggi.
• Memiliki polaritas arah Positif (+) dan Negatif (-).
• Pada tubuh kapasitor, biasanya akan terpampang nilai Tegangan (V), Kapasitansi, dan nilai Terminal Negatifnya.
• Kapasitor elektrolit sanggup meledak kalau polaritas arah  pemasangannya terbalik & melampaui batas maksimal tegangannya.

B. KAPASITOR VARIABEL (Variable Capacitor)
Kapasitor Variabel merupakan Kapasitor yang nilainya sanggup diatur dan diubah - ubah. Kapasitor Variabel terdiri dari 2 jenis, ialah sebagai berikut :

1) VARCO (Variable Condensator)

VARCO (Variable Condensator)

• Terbuat dari materi logam dengan ukuran yang lebih besar.
• Nilai Kapasitansinya berkisar 100 pF hingga 500 pF.
• Digunakan untuk menentukan Gelombang Frekuensi pada suatu rangkaian radio (Dikombinasikan dengan Spul Antena dan Spul Osilator).

2) Trimmer

Trimmer

• Trimmer berfungsi untuk menepatkan pemilihan gelombang Frekuensi pada suatu rangkaian elektronika.
• Nilai maksimal Kapasitansinya hanya hingga 100 pF.
• Memiliki ukuran lebih kecil sehingga diharapkan sebuah alat untuk memutar poros pengaturnya.
• Terdiri dari 2 pelat logam yang dipisahkan dengan selembar mika.
• Terdapat sebuah Screw yang berfungsi untuk mengatur jarak antara kedua pelat logam sehngga nilai Kapasitansinya sanggup diubah - ubah.

FUNGSI KAPASITOR
Kapasitor merupakan salah satu jenis komponen yang paling sering dipakai pada suatu rangkaian elektronika. Hal ini didasarkan pada kemampuan Kapasitor yang mempunyai banyak fungsi yang diharapkan pada hampir setiap peralatan elektronik.

Berikut ini beberapa fungsi dari Kapasitor pada suatu rangkaian elektro :
1) Sebagai Kopling.
2) Sebagai Penggeser Fasa.
3) Sebagai Penyimpan tegangan atau arus listrik.
4) Sebagai Isolator yang sanggup menghambat arus DC.
5) Sebagai Konduktor yang sanggup melewatkan arus AC.
6) Sebagai Pembangkit Frekuensi pada Rangkaian Osilator.
7) Sebagai Filter pada Rangkaian Catu Daya (Power Supply).
8) Sebagai Memilih gelombang Frekuensi (Kapasitor Variabel yang dikombinasikan dengan Spul Antena dan Spul Osilator).


Sekian pembahasan kali ini wacana Komponen Elektronika Pasif ialah Kapasitor. Semoga Bermanfaat.

Sumber http://teknoaldebran.blogspot.com/
