Cara Menyetel Klep Kendaraan Beroda Empat L300 Diesel
Mobil L300 diesel memakai valve train yang masih memakai penyetelan manual. Oleh karenanya, pada kendaraan beroda empat L300 ini perlu dilakukan penyetelan celah klep secara rutin yang umumnya dilakukan pada ketika tune up mesin.
Penyetelan klep berfungsi untuk kembali mengoptimalkan waktu buka tutupnya klep sehingga adonan udara menjadi lebih seimbang dan tenaga mesin menjadi optimal. Efek dari penyetelan klep ini umumnya akan berimbas pada peningkatan kembali tenaga mesin yang dihasilkan.
Penyetelan klep tidak sanggup dilakukan sembarangan, baik untuk ukuran celah klep maupun posisi klep yang sanggup di setel. Kesalahan penyetelan celah klep sanggup berakibat mesin menjadi loyo bahkan akan terdengar berisik akhir penyetelan klep yang terlalu longgar.
Pada artikel berikut ini , ombro akan membuatkan gosip wacana bagaimana cara menyetel klep kendaraan beroda empat L300 diesel dengan benar, simak caranya dibawah berikut ini.
Mitsubishi L300 diesel mempunyai ukuran celah klep (valve clearence) sebesar 0,25mm. Gunakan thickness gauge (filler) dengan ukuran 0.25mm tersebut untuk melaksanakan penyetelan klep L300 diesel.
Ukuran ini dipakai pada kedua jenis klep yaitu klep intake juga klep exhaust. Kaprikornus pada kendaraan beroda empat L300 ini memang tidak ada perbedaan ukuran celah klep antara klep intake dengan klep exhaust.
Sebelum memulai cara menyetel klep mesin L300 sebaiknya kita memahami terlebih dahulu top mesin L300 ini. Top mesin ini maksudnya ialah posisi piston yang berada pada puncak Titik Mati Atas (TMA). Ini berarti piston sedang dalam posisi di atas mendekati klep di silinder head.
Untuk penyetelan klep L300 ini ada dua langkah penyetelan yaitu pada ketika piston no 1 berada pada posisi Top (dinamakan Top 1) dan ketika piston no 4 berada pada posisi Top (dinamakan Top 4).
Jadi... ketika piston berada di posisi top 1, klep disetel. Kemudian sesudah tamat disetel, putar posisi piston ke top 4 dan lakukan kembali penyetelan klep di posisi top 4.
Lantas bagaimana cara mengetahui top 1 dan top 4 pada mesin L300 ? Untuk mengetahui top 1 dan top 4 mesin L300 perhatikan pada gambar dibawah berikut
Top 1 akan ketemu bila tanda top pada Camshaft sprocket saling bertemu (lihat gambar kiri) dan tanda top pada Crankshaft pulley saling bertemu (lihat gambar kanan). Untuk memastikan top 1, gerakkan klep piston no 1. Kedua klep Intake (In) dan Exhaust (Ex) ketika posisi top 1 sanggup di gerakkan kedua-duanya.
Top 4 akan ketemu dengan cara memutar Crankshaft pulley sebanyak 1 putaran (putar kearah kanan -searah jarum jam) hingga tanda top kembali bertemu. Untuk memastikan top 4, gerakkan klep intake dan exhaust pada piston no 4. Kedua klep pada silinder no 4 harus sanggup bergerak.
Baca juga :
Setelah kita paham ukuran celah klep L300 berikut posisi top 1 dan posisi top 4 di mesin, langkah selanjutnya ialah cara menyetel klep kendaraan beroda empat L300 diesel, berikut caranya :
Catatan :
Lakukan penyetelan dengan hati-hati alasannya ialah suhu mesin yang masih panas, ikuti mekanisme yang benar dan bila memang dirasa sulit, sebaiknya lakukan penyetelan celah klep L300 ini pada bengkel yang teman percaya.
Demikianlah langkah-langkah cara menyetel klep kendaraan beroda empat l300 diesel yang sanggup ombro sampaikan, semoga sanggup bermanfaat.
Artikel ini diarsipkan pada kategori : Tips-dan-cara Sumber http://bacabrosur.blogspot.com
Penyetelan klep berfungsi untuk kembali mengoptimalkan waktu buka tutupnya klep sehingga adonan udara menjadi lebih seimbang dan tenaga mesin menjadi optimal. Efek dari penyetelan klep ini umumnya akan berimbas pada peningkatan kembali tenaga mesin yang dihasilkan.
Penyetelan klep tidak sanggup dilakukan sembarangan, baik untuk ukuran celah klep maupun posisi klep yang sanggup di setel. Kesalahan penyetelan celah klep sanggup berakibat mesin menjadi loyo bahkan akan terdengar berisik akhir penyetelan klep yang terlalu longgar.
Pada artikel berikut ini , ombro akan membuatkan gosip wacana bagaimana cara menyetel klep kendaraan beroda empat L300 diesel dengan benar, simak caranya dibawah berikut ini.
Ukuran celah klep L300
Mitsubishi L300 diesel mempunyai ukuran celah klep (valve clearence) sebesar 0,25mm. Gunakan thickness gauge (filler) dengan ukuran 0.25mm tersebut untuk melaksanakan penyetelan klep L300 diesel.
Ukuran ini dipakai pada kedua jenis klep yaitu klep intake juga klep exhaust. Kaprikornus pada kendaraan beroda empat L300 ini memang tidak ada perbedaan ukuran celah klep antara klep intake dengan klep exhaust.
Menentukan Top mesin L300
Sebelum memulai cara menyetel klep mesin L300 sebaiknya kita memahami terlebih dahulu top mesin L300 ini. Top mesin ini maksudnya ialah posisi piston yang berada pada puncak Titik Mati Atas (TMA). Ini berarti piston sedang dalam posisi di atas mendekati klep di silinder head.
Untuk penyetelan klep L300 ini ada dua langkah penyetelan yaitu pada ketika piston no 1 berada pada posisi Top (dinamakan Top 1) dan ketika piston no 4 berada pada posisi Top (dinamakan Top 4).
Jadi... ketika piston berada di posisi top 1, klep disetel. Kemudian sesudah tamat disetel, putar posisi piston ke top 4 dan lakukan kembali penyetelan klep di posisi top 4.
Lantas bagaimana cara mengetahui top 1 dan top 4 pada mesin L300 ? Untuk mengetahui top 1 dan top 4 mesin L300 perhatikan pada gambar dibawah berikut
Top 1 akan ketemu bila tanda top pada Camshaft sprocket saling bertemu (lihat gambar kiri) dan tanda top pada Crankshaft pulley saling bertemu (lihat gambar kanan). Untuk memastikan top 1, gerakkan klep piston no 1. Kedua klep Intake (In) dan Exhaust (Ex) ketika posisi top 1 sanggup di gerakkan kedua-duanya.
Top 4 akan ketemu dengan cara memutar Crankshaft pulley sebanyak 1 putaran (putar kearah kanan -searah jarum jam) hingga tanda top kembali bertemu. Untuk memastikan top 4, gerakkan klep intake dan exhaust pada piston no 4. Kedua klep pada silinder no 4 harus sanggup bergerak.
Baca juga :
- Cara mengganti filter solar L300 sendiri
- Cara memasukkan gigi kendaraan beroda empat L300 diesel
- Mengatasi indikator lampu water sedimenter kendaraan beroda empat L300 menyala
Cara menyetel klep kendaraan beroda empat L300 Diesel
Setelah kita paham ukuran celah klep L300 berikut posisi top 1 dan posisi top 4 di mesin, langkah selanjutnya ialah cara menyetel klep kendaraan beroda empat L300 diesel, berikut caranya :
- Panaskan mesin hingga suhu kerja normal (80-90derajat celcius). Ya, penyetelan klep L300 ini memang harus dilakukan ketika suhu mesin panas biar sesuai dengan kondisi kerja mesin.
- Lepas timing belt upper cover (tutup timing belt atas)
- Lepas tutup kepala silinder head (tutup rocker cover)
- Luruskan tanda timing top 1 yang ada di camshaft sprocket (putar crankshaft pulley selalu ke arah kanan- searah putaran jarum jam)

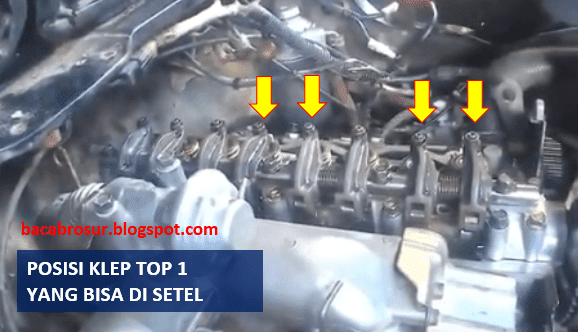

- Ukur celah klep (valve clearance) posisi Top 1 menyerupai pada gambar dibawah ini
- Gunakan thickness gauge (filler) dengan ukuran 0.25mm, dan masukkan diantara klep dengan pelatuk klep (rocker arm) menyerupai pada gambar berikut
- Jika ukuran celah klep diluar nilai 0.25mm, kendurkan lock nut di rocker arm dan setel kembali dengan memutar adjusting screw sambil memakai thickness gauge untuk mengukur celah klep. Sambil mengencangkan adjusting screw, tarik perlahan thicknes gauge hingga terasa seret ketika ditarik.
Ingat :
Adjusting screw = sekrup untuk menyetel celah klep : putar ke kanan celah rapat, putar kekiri celah merenggang
Lock Nut = mur pengancing adjusting screw. Kendorkan mur ini untuk menyetel celah klep, kencangkan untuk mengunci posisi screw.
- Setelah penyetelan celah klep cukup, kencangkan lock nut sambil menahan adjusting screw dengan sebuah obeng biar tidak ikut berputar. Lakukan cara yang sama untuk seluruh klep posisi top 1 hingga selesai.
- Setelah semua klep pada top 1 selesai, lanjutkan dengan memutar crankshaft pulley 1 kali putaran penuh (360 derajat) searah jarum jam hingga tanda top pada pulley kembali bertemu.
- Ukur celah klep (valve clearance) posisi Top 4 menyerupai pada gambar dibawah ini
- Jika ukuran celah klep diluar nilai 0.25mm, lakukan cara yang sama menyerupai pada langkah nomor 6 hingga nomor 8
- Setelah semua klep pada top 4 tamat di setel, periksa kembali ke kencangan seluruh lock nut (mur pengunci) yang ada pada masing masing klep.
- Pasang kembali tutup kepala silinder
- Pasang kembali tutup timing belt atas
- Penyetelan celah klep selesai
Catatan :
Lakukan penyetelan dengan hati-hati alasannya ialah suhu mesin yang masih panas, ikuti mekanisme yang benar dan bila memang dirasa sulit, sebaiknya lakukan penyetelan celah klep L300 ini pada bengkel yang teman percaya.
Demikianlah langkah-langkah cara menyetel klep kendaraan beroda empat l300 diesel yang sanggup ombro sampaikan, semoga sanggup bermanfaat.
Artikel ini diarsipkan pada kategori : Tips-dan-cara Sumber http://bacabrosur.blogspot.com
