Power Supply

Power Supply (Catu Daya) merupakan sebuah alat listrik yang berfungsi menyediakan energi listrik untuk kebutuhan perangkat elektro lainnya. Power Supply sanggup disebut juga dengan Electric Power Converter, alasannya yaitu Power Supply ini membutuhkan sumber energi listrik yang kemudian sanggup diubah ke bentuk energi listrik lain yang diharapkan oleh suatu perangkat elektronika.
 merupakan sebuah alat listrik yang berfungsi menyediakan energi listrik untuk kebutuhan p POWER SUPPLY
Power Supply
KLASIFIKASI POWER SUPPLY
Power Supply sanggup dikelompokkan menjadi 3 bab utama, yaitu menurut Bentuknya, menurut Fungsinya, serta menurut Metode Konversinya.

1) Power Supply Berdasarkan Bentuknya
Berdasarkan Bentuknya, Power Supply sanggup dibagi menjadi 2 macam yaitu sebagai berikut :
  • Power Supply Internal (Built in), merupakan Power Supply yang diletakkan didalam / tergabung didalam peralatan elektronik tersebut, sehingga kita tidak bisa melihatnya secara langsung. Power Supply Internal biasanya terdapat pada peralatan elektro ibarat DVD Player, TV, dan Monitor Komputer.
  • Power Supply Eksternal / bangun sendiri (Stand alone), merupakan Power Supply yang berada diluar perangkat elektro yang digunakan, contohnya Adaptor Laptop dan Charger Handphone. Selain itu, ada juga Power Supply stand alone yang berukuran besar dan nilai tegangannya bisa diatur sesuai dengan kebutuhan kita.

2) Power Supply Berdasarkan Fungsinya
Berdasarkan fungsinya, Power Supply sanggup dibagi menjadi 3 macam yaitu sebagai berikut :
  • Regulated Power Supply, merupakan Power Supply yang bisa menjaga kestabilan arus listrik dan tegangan walaupun terdapat perubahan pada beban / sumber listrik (Arus Input dan Tegangan).
  • Unregulated Power Supply, merupakan Power Supply dengan kondisi tegangan / arus listriknya sanggup berubah ketika terjadi perubahan pada beban / sumber listrik.
  • Adjustable Power Supply, merupakan Power Supply dengan nilai tegangan / arusnya bisa diatur memakai Knob Magnetik. Adjustable Power Supply terbagi menjadi 2 yaitu Regulated Power Supply dan Unregulated Power Supply.

3) Power Supply Berdasarkan Metode Konversinya
Berdasarkan Metode Konversinya, Power Supply sanggup dibedakan menjadi 2 macam yaitu sebagai berikut :
  • Power Supply Linier, merupakan Power Supply yang sanggup mengkonversi tegangan listrik secara pribadi dari sumber inputnya.
  • Power Supply Switching, merupakan Power Supply yang harus mengkonversi tegangan input ke bentuk pulsa DC atau AC terlebih dahulu.


JENIS - JENIS POWER SUPPLY

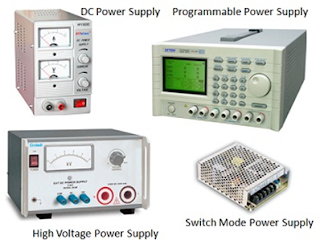

Berdasarkan jenisnya, Power Supply sanggup dibedakan menjadi 6 jenis yaitu DC Power Supply, AC Power Supply, Programmable Power Supply, Switch - Mode Power Supply, High Voltage Power Supply, Uninterruptible Power Supply. Berikut ini akan dijabarkan klarifikasi mengenai jenis - jenis Power Supply :

1) DC Power Supply
DC Power Supply merupakan sebuah pencatu daya yang menyuplai tegangan ataupun arus listrik dalam bentuk DC (searah), serta untuk bebannya mempunyai Polaritas tetap yaitu Positif dan Negatif. DC Power Supply terbagi menjadi 2 jenis yaitu :
a. Linear Regulator, merupakan jenis DC Power Supply yang berfungsi untuk mengubah nilai tegangan DC yang mengalami fluktuasi menjadi stabil (konstan) dan biasanya sanggup menurunkan nilai tegangan DC Input.
b. AC to DC Power Supply, merupakan jenis DC Power Supply yang sanggup mengubah tegangan listrik AC menjadi tegangan listrik DC yang diharapkan oleh sebuah peralatan elektronika. Pada umumnya, AC to DC Power Supply mempunyai Transformator (Trafo) yang sanggup menurunkan tegangan, Kapasitor sebagai filter (penyaring), dan Dioda sebagai penyearah.

2) AC Power Supply
AC Power Supply merupakan jenis Power Supply yang sanggup mengubah suatu tingkat tegangan AC ke tingkat tegangan AC yang lainnya. Misalnya, kita ingin mengubah nilai AC Power dengan menurunkan nilai tegangan AC dari 220 V menjadi 110 V untuk peralatan elektronik yang membutuhkan nilai tegangan 110 VAC. Begitu pula sebaliknya, kita sanggup menaikkan nilai tegangan AC dari 110 V menjadi 220 V.

3) Programmable Power Supply
Programmable Power Supply merupakan jenis Power Supply yang dalam pengoperasiannya bisa dikendalikan menggunakan remote control melalui jalan masuk antarmuka (interface) pada Input Analog ataupun Digital ibarat GPIB dan RS232.

4) Switch - Mode Power Supply (SMPS)
Switch - Mode Power Supply merupakan jenis Power Supply yang sanggup pribadi menyearahkan (rectify) dan menyaring (filter) besar tegangan input AC untuk mendapat besar tegangan DC pada sirkuit berfrekuensi tinggi, sehingga sanggup menghasilkan nilai arus AC yang bisa melewati Transformator (Trafo) berfrekuensi tinggi.

5) High Voltage Power Supply
High Voltage Power Supply merupakan jenis Power Supply yang bisa menghasilkan nilai Tegangan yang tinggi sampai mencapai ratusan bahkan sampai ribuan Volt. Salah satu penggunaan High Voltage Power Supply yaitu pada mesin X-Ray serta peralatan yang membutuhkan Tegangan Tinggi.

6) Uninterruptible Power Supply (UPS)
Uninterruptible Power Supply merupakan jenis Power Supply yang mempunyai 2 sumber listrik yaitu :

  • Arus listrik yang berasal pribadi dari sumber tegangan input AC.
  • Baterai yang ada didalam UPS.

Pada ketika listrik dalam keadaan normal, maka tegangan input AC akan secara otomatis mengisi Baterai, sekaligus sanggup menyediakan arus listrik untuk peralatan elektronik. Akan tetapi, jikalau listrik mati maka Baterai yang ada didalam UPS akan mengambil alih dalam menyediakan Tegangan untuk peralatan elektro tersebut.


Sekian pembahasan kali ini perihal Power Supply. Semoga Bermanfaat.
